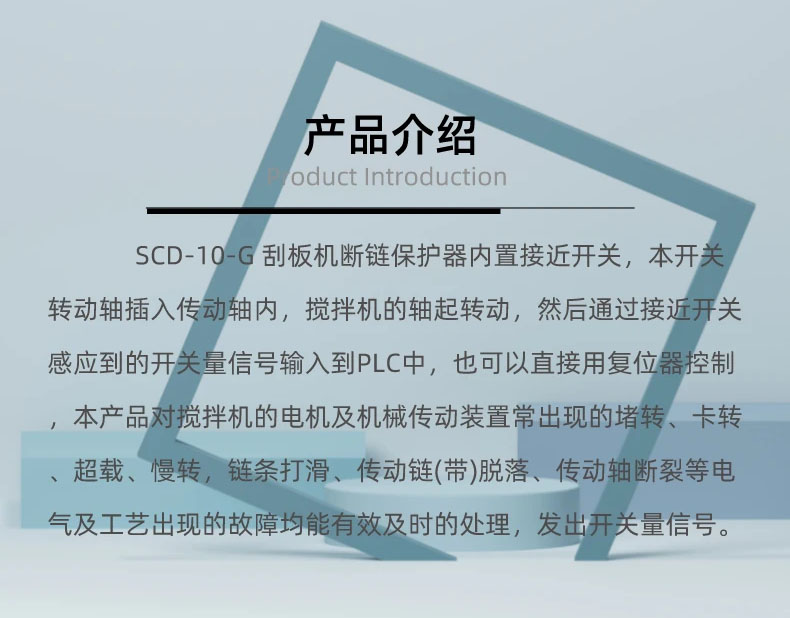

SCD系列斗提機刮板機斷鏈保護器是門針對埋刮板輸送機和斗式提升機而開發設計的，也可用于帶式輸送機、鏈?zhǔn)捷斔蜋C(jī) 等有從動軸的輸送設備上。

產品組成部份

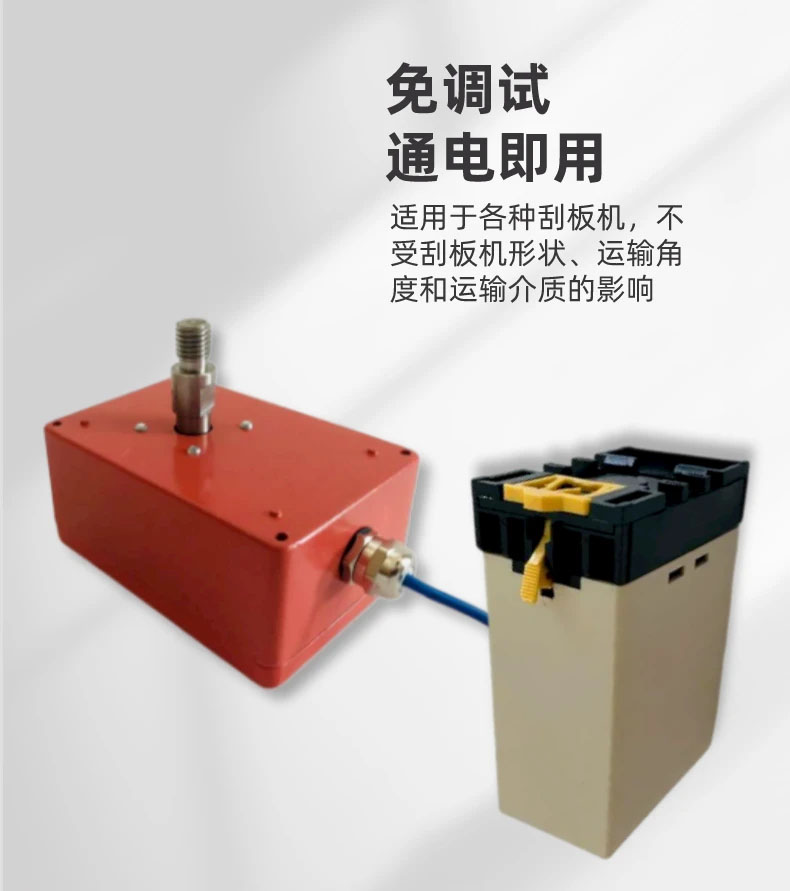

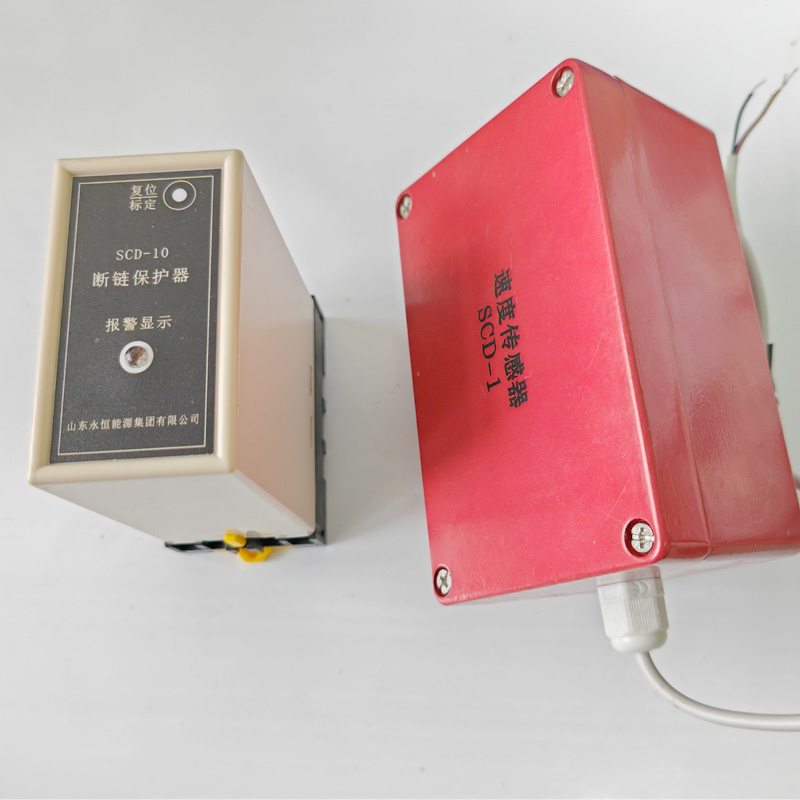

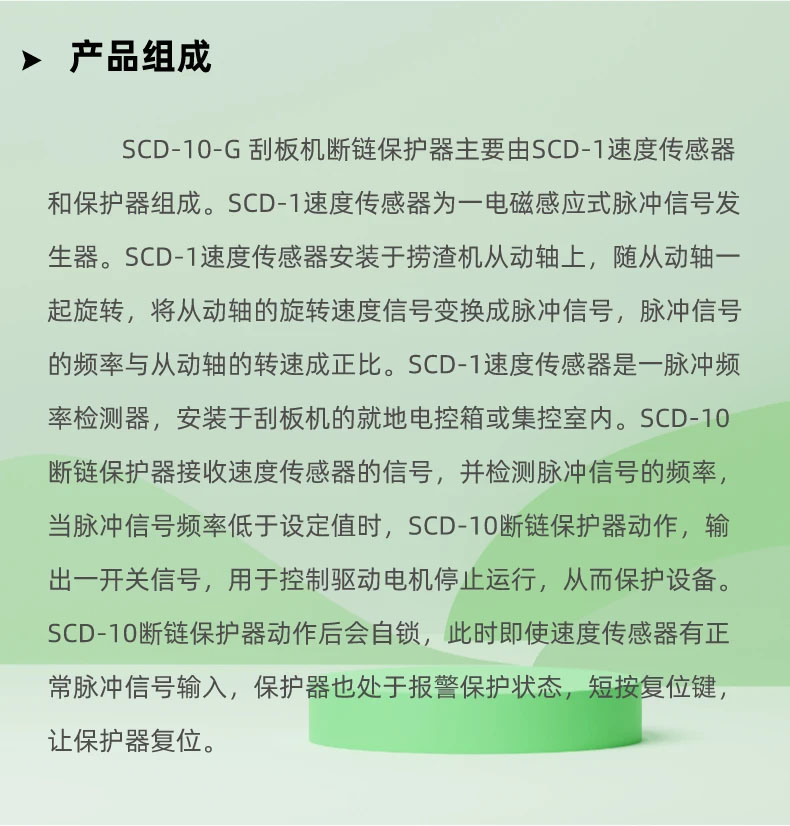

SCD （鏈條失速開關）斷鏈保護裝置，由斷鏈保護器SCD-10（也叫信號處理器），速度傳感器SCD-1（也 叫鏈條速度監測開關）組成：

SCD-10信號處理器主要由速度傳感器和斷鏈保護器組成。

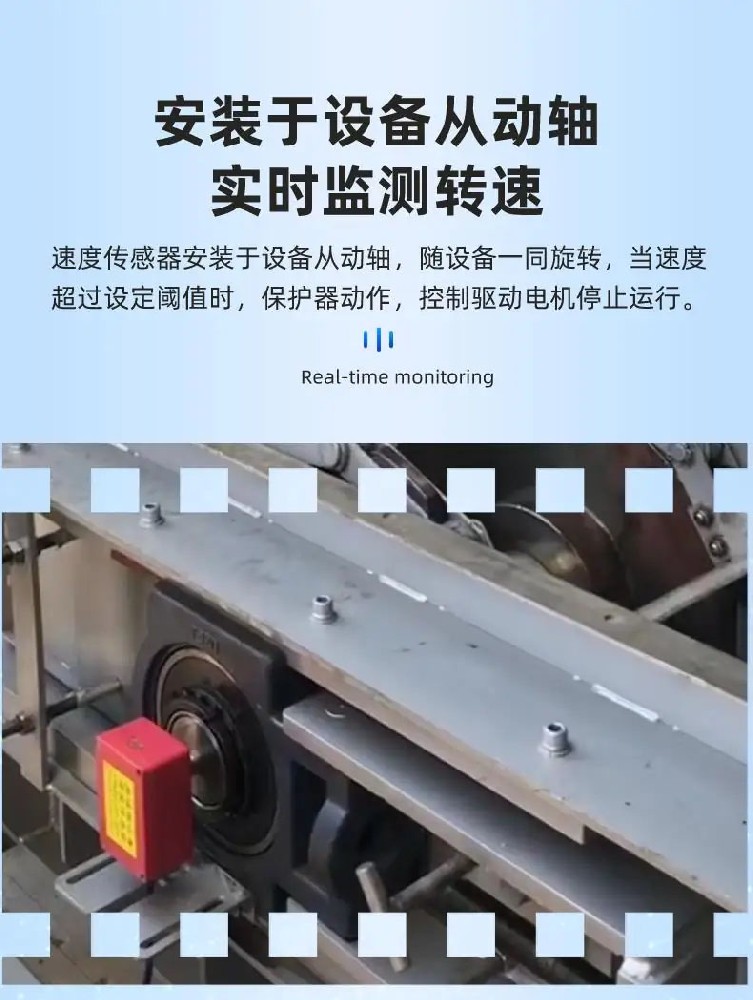

速度傳感器為一電磁感應式脈沖信號發生器。速度傳感器安裝于輸送機從動軸上，隨從動軸一起旋轉，將從動軸的旋轉 速度信號變換成脈沖信號，脈沖信號的頻率與從動軸的轉速成正比。

鏈條機正常工作時，其從動軸隨主動 軸一同旋轉，從動軸保持某一轉速，當斷鏈、斷帶、打滑等故障發生時，其從動軸 轉速大輻下降甚至為零。斷鏈保護器監測 從動軸轉速，當從動軸轉速低于設定值（從 動軸正常轉速的40、50、60、70%）時， 保護器動作，輸出一開關信號，用于控制驅動電機停止運行，從而保護設備。并發 出聲光報警，提示操作人員處理故障。

斷鏈保護器是一脈沖頻率檢測器，安裝于就地電控箱或集控室內。保護器接收速度傳感器的信號，并檢測脈沖信號的頻 率，當脈沖信號頻率低于設定值時，保護 器動作，輸出一開關信號，用于控制驅動 電機停止運行，從而保護設備。保護器動 作后會自鎖，此時即使速度傳感器有正常 脈沖信號輸入，保護器也處于報警保護狀態，短按復位鍵，讓保護器復位。

接線端子說明:

1 電源端:AC220V

2 消耗功率:+-3W

3 輸出端:繼電器觸點

4 觸點容量?AC220V/3A或者DC24V3A

5 DC12V傳感器電源+端

6 DC12V傳感器電源公共端

7 信號輸入端

8 使能控制端?與公共端接通時關閉處理器功能,斷開后延時7秒后打開處理器功能。

SCD-10斷鏈保護器安裝調試

1、按圖接好線后,檢查接線是否有誤。

2、拆下信號處理器的輸出線,即信號處理器的3腳或4教接線,處理好絕緣。

3、拆掉信號處理器外殼,裝好處理器。

4、逆時針調整速度整定電位器(多圈電位器)至 大。

5、接通電源、啟動主機、讓主機運轉一分鐘以上。

6、順時針緩慢調整速度整定電位器至處理器剛剛好動作,再逆時針調整速度整定電位器3/4-1圈。

7、停止主機,切斷處理器電源,把處理器從底座上取出,裝回處理器外殼。

8、恢復處理器接線,裝回處理器,調整完畢可以使用。

SCD-10斷鏈保護器安裝和調試功能:

1、使能及啟動延時:8 腳(使能端)與 6 腳需外接使能觸點(控制主電機的接觸器輔助常閉觸點) ,8 腳與 6 腳接通時,關閉 處理器功能,輸出不動作。設備啟動時,8 腳與 6 腳外接的觸點斷開,延時 20 秒后打 開保護器功能,進入正常工作狀態,以避 開設備的啟動時間。

2、智能式設定功能:按住設定/復位鍵 2 秒,斷鏈保護器將自動測定設備運行速度,

并存儲該值作為設定值。設定過程中,指 示燈將閃爍,根據設備的不同運行速度, 這個過程要持續 2~300 秒。

3、 報警后鎖定選擇: 當選擇 DIP 3=ON 時, 保護器報警動作后將鎖定報警狀態,此后 不論輸入轉速信號是否正常及使能端狀態 如何,一直輸出報警信號,短按設定/復位鍵 復位。當選擇 DIP 3=OFF 時,保護器報警 動作后不鎖定報警狀態,輸出由使能端狀

態及轉速信號是否正常確定。

4、靈敏度調節:靈敏度由 DIP 1,DIP 2 開 關選擇

SCD-10斷鏈保護器調試

1、按圖接好線后,檢查接線無誤。

2、接通電源,啟動主機,約 10 秒后待設 備速度正常后,按住設定/復位鍵 2 秒, 指示燈閃爍,斷鏈保護器進入智能設定 狀態,設定完成后自動進入運行狀態。

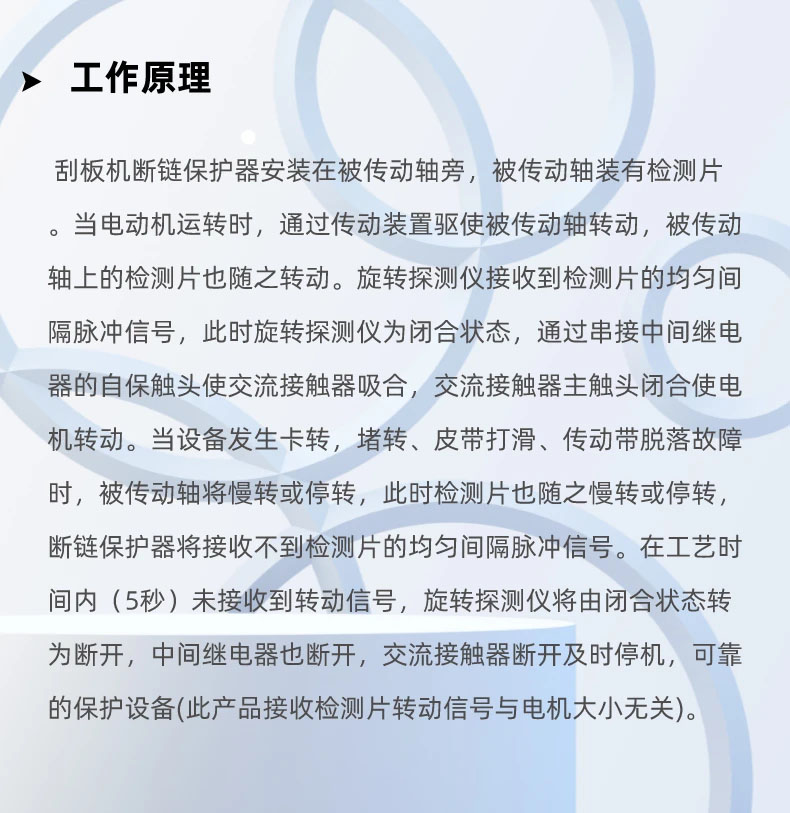

斷鏈保護器SCD-10安裝在現場控制箱內,速度傳感器SCD-1安裝于被傳動軸上。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的速度傳感器SCD-1也隨之轉動。斷鏈保護器接收到速度傳感器SCD-1均勻的間隔脈沖信號，此時斷鏈保護器為斷開狀態，通過串接中間繼電的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉、堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時速度傳感器SCD-1也會隨之慢轉或停轉，斷鏈保護器將接收不到速度傳感器SCD均勻的間隔脈沖信號。在工藝指定時間內(1~17秒)未接收到轉動信號。斷鏈保護器將由斷開狀態轉為閉合，中間繼電器也閉合，交流接觸器斷開，在1~17秒內及時機，可靠的保護設備(此產品接收速度傳感器轉動信號與電機大小無關)。

SCD-10斷鏈保護器特點：

斷鏈保護器SCD-10具有結構簡單實用、性能穩定可靠,且具有良好的防塵、防震、防潮、體積小、重量輕、壽命長，跳脫靈敏度可調輸出信號既可與現場設備聯鎖使用，也可送達微機控制系統有運行、故障指示燈，安裝方便，免維護特別適用干生產環境惡略的場所。
